EC Insulator Jiangxi Co., Ltd., Çin'deki en güvenilir petrol bazlı transformatör üreticilerinden ve tedarikçilerinden biridir. Bol tecrübemizle, yüksek kalitede özel hizmet sunmaya kararlıyız. Lütfen burada fabrikamızdan Çin'de üretilen birinci sınıf yağ bazlı transformatörün toptan satışını yapmaktan çekinmeyin.

Ürün Tanıtımı

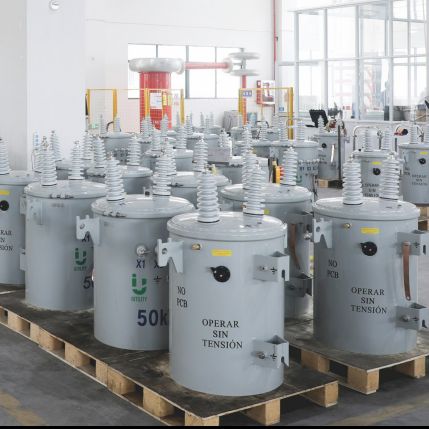

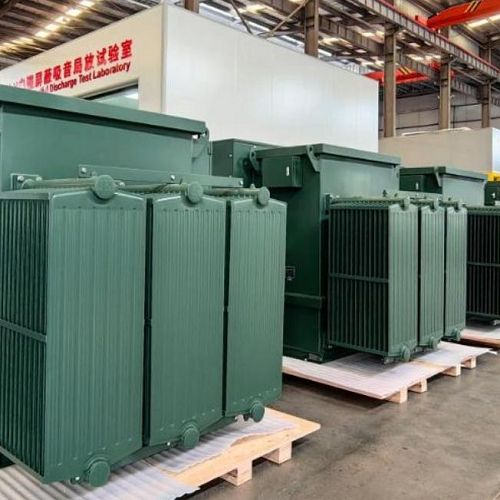

Yağ bazlı transformatör, elektromanyetik indüksiyon yoluyla voltaj dönüşümünü gerçekleştirmek için yalıtım ve soğutma ortamı olarak yalıtım yağı kullanır.

Demir çekirdek, sargılar, izolasyon yağı ve tanktan oluşur. Mükemmel ısı dağılımı, daha büyük kapasite ve daha güçlü aşırı yük kapasitesi sağlar. Bu seri, geleneksel yağa batırılmış tip ve hermetik olarak kapatılmış yağla doldurulmuş transformatörü içerir.

Ürün olgun teknolojiye, düşük üretim maliyetine ve istikrarlı çalışmaya sahiptir. Elektrik şebekesi ve endüstriyel dağıtım projeleri için uygundur.

İlgili IEC ve GB standartlarıyla uyumludur.

Ürün Detayları/Ürün Avantajları

Yönetici Standartları

Bu yağ bazlı transformatör aşağıdaki standartlara uygun olarak tasarlanmış, üretilmiş ve test edilmiştir.
Uluslararası Standartlar
IEC 60076 Serisi (Güç transformatörleri)
IEC 60296 (Elektrikli ekipmanlar için mineral yalıtım yağları)
Çin Ulusal Standartları
GB/T 1094 Serisi
GB/T 6451

Fark etme:

Yağa daldırılmış{0}transformatörlerin bobin çekirdekleri, yağla dolu bir yağ deposunun içine kapatılmıştır. Dış mekanda kullanıma uygundurlar ancak yağ yanabilir ve patlayabilir. Kirliliğe karşı dayanıklıdırlar ve binaların içine monte edilemezler. Onlar olmalı

sakinlerden 5 metreden daha uzakta. Eğer iç mekana monte edilirlerse, ayrı bir elektrik odasında bulunmalı ve bunların 5 metre yakınında hiç kimse yaşamamalıdır.

product-1147-644

1.Çekirdek İnşaat

3.1 Çekirdek Malzemesi

Düşük kayıplı ve yüksek manyetik geçirgenliğe sahip, yüksek-performanslı, tanecik-yönelimli silikon çelik sacları benimser, yüksüz kaybı etkili bir şekilde azaltır ve enerji-tasarrufu performansını artırır.

3.2 Laminasyon Yapısı

Optimize edilmiş kademeli laminasyon yapısını uygular. Kademeli istifleme, manyetik sızıntıyı ve girdap akımı kaybını azaltır ve çalışma gürültüsünü bastırır. Çekirdek yüzeyinde yüksek-sıcaklık yalıtım verniği kaplanmıştır.

3.3 Sabitleme Yapısı

Entegre sert sıkıştırma yapısı ile donatılmıştır. Güvenilir sabitleme, uzun-süreli çalışma sırasında titreşimi ve gevşekliği önleyerek istikrarlı manyetik devre ve iyi mekanik performans sağlar.

Koruma Yapılandırması

4.1 Sızdırmazlık ve-Sızıntı Önleme Koruması

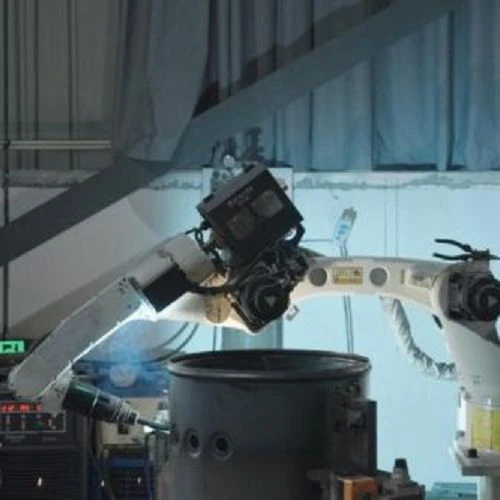

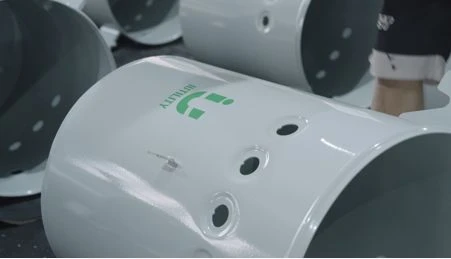

Sağlam kaynak tankı yapısını benimser. Makul sızdırmazlık tasarımı, izolasyon yağı sızıntısı riskini azaltır ve uzun süreli istikrarlı-çalışmayı garanti eder.

4.2 Aşırı-Sıcaklık Koruması

Yağ sıcaklığının takibi için sıcaklık izleme cihazı takılabilir. Yalıtım hasarını önlemek için aşırı ısınma koşullarında alarm veya açma sinyali tetiklenebilir.

4.3 Aşırı Yük ve Kısa-devre Koruması

Eşleşen koruma cihazları bunun için yapılandırılabilir. Ekipmanın yanmasını önlemek için aşırı yüke ve kısa- devre hatalarına karşı etkili koruma sağlar.

4.4 Topraklama Koruması

Tankın üzerinde standart topraklama terminalleri bulunmaktadır. Güvenilir topraklama, aşırı gerilim kaynaklı riskleri ortadan kaldırır ve çalışma güvenliğini artırır.

Standart Teknik Parametreler

5.1 Nominal Kapasite

Yağ bazlı transformatör, farklı dağıtım gücü taleplerini karşılamak için eksiksiz bir standart nominal kapasite aralığını kapsar. Müşteri ihtiyaçlarına göre özel kapasite mevcuttur.

5.2 Nominal Gerilim

Farklı şebeke voltajı seviyelerine ve çalışma koşullarına uyum sağlayarak çeşitli yüksek ve düşük voltaj kombinasyonlarını destekler.

5.3 Kayıp ve Enerji Verimliliği

Düşük-kayıplı çekirdek ve sargı tasarımını benimser, düşük yüksüz-kayıp ve yük kaybına sahiptir, bu da uzun süreli çalışma sırasında yüksek enerji-tasarrufu verimliliği sağlar.

5.4 Yalıtım Performansı

Nitelikli sıcaklık artış performansıyla mükemmel yalıtım seviyesini korur ve sürekli nominal çalışma altında istikrarlı dielektrik dayanımı sağlar.

5.5 Çalışma Koşulları

Geleneksel ortam sıcaklığına, neme ve genel endüstriyel ve konut güç dağıtım ortamlarına uyum sağlayarak, dış ve iç mekan kurulumuna uygundur.

Ürün Avantajları

6.1 Mükemmel Yalıtım ve Soğutma Performansı

Dielektrik ve soğutma ortamı olarak yüksek-kaliteli yalıtım yağı kullanır. Düzgün ısı dağılımı ve güvenilir yalıtım performansı sağlayarak çalışma sıcaklığını etkili bir şekilde dengeler ve yalıtımın bozulmasını önler.

6.2 Kararlı ve Güvenilir Çalışma

Olgun üretim teknolojisini ve sıkı yapısal tasarımı benimser. Düşük titreşim, düşük kısmi deşarj ve güçlü çevresel uyumluluk sayesinde çeşitli güç dağıtım senaryolarında uzun süre istikrarlı bir şekilde çalışabilir.

6.3 Güçlü Aşırı Yük ve Şok Direnci

Sıradan elektrikli ekipmanlarla karşılaştırıldığında iyi bir termal stabiliteye ve güçlü aşırı yük kapasitesine sahiptir. Anlık akım darbesine dayanabilir ve dalgalanan yük koşullarına uyum sağlayabilir.

6.4 Maliyet-Etkili ve Kolay Bakım

Basit bir yapıya ve olgun bir sürece sahiptir. Daha düşük üretim maliyeti ve istikrarlı performansa sahiptir, günlük bakım zorluğunun düşük olmasını ve uzun hizmet ömrünü beraberinde getirir.

6.5 Geniş Uygulama Aralığı

Çeşitli geleneksel ve orta{0}yüklü güç kaynağı gereksinimlerini karşılayan, iç ve dış mekan güç dağıtımı, endüstriyel parklar, yerleşim alanları ve belediye elektrik şebekeleri için uygundur.

OEM ve Özelleştirme

Özel voltajı, logoyu ve-korozyon önleyici işlemi destekleyin.

Kalite Kontrol

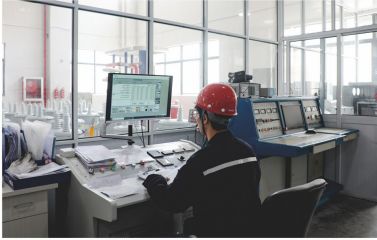

Bitmiş tüm transformatörler, teslimattan önce tek tek zorunlu fabrika rutin testlerinden geçer.

-Yüksüz test: Ünitenin boşta güç kaybını ve boşta akım değerini tespit eder

Yük testi: Nominal yük altında yük kaybını ve kısa-devre empedansı verilerini kontrol edin

Dielektrik dayanım testi: Yüksek-alçak gerilim sargıları ile tank toprağı arasındaki ana yalıtım performansını doğrulayın

İndüklenen voltaj testi:-Döngüler arası ve-katmanlar arası uzunlamasına yalıtımı inceleyin, çift voltajda ve çift frekansta çalıştırın

Yalıtım direnci testi: YG sargısının, AG sargısının ve toprağın yalıtım direncini ölçmek için megohmmetre kullanın

DC sargı direnci testi: Yüksek ve alçak gerilim bobinlerindeki her kademe bölümünün DC direncini ölçün

Dönüşüm oranı ve vektör grubu testi: Gerilim dönüşüm oranını kalibre edin ve sargı bağlantı modunu kontrol edin

Kısmi deşarj testi: Bu test öğesi yalnızca kuru-tip transformatörler için gereklidir

Yağ sızdırmazlık testi: Depoyu koruyucu gazla doldurun ve 24 saat bekletin; petrol veya gaz sızıntısına izin verilmez

Rutin testlerin yanı sıra, ilk parti numune üzerinde yıldırım darbe testi, ani kısa-devre dayanım testi, sıcaklık artışı testi ve çalışma gürültüsü testi de dahil olmak üzere prototip tipi testler gerçekleştirilir.
